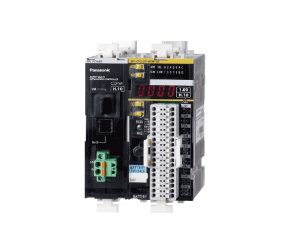

安全多用途控制器 [PLe SIL3] SFL Ver.2

  • 简化复杂的安全电路。 支持RS-485通信。
  • 产品型号：安全多用途控制器 SFL
  • 产品品牌：panasonic（日本松下）
  • 供应商：东莞绪初自动化科技有限公司
购买咨询：

  • 基本信息
  • 产品特点
  • 详细规格

使安全更加简单、方便的小型安全控制器。
可对应RS-485通信方式！(MODBUS-RTU)

安全多用途控制器 [PLe SIL3] SFL Ver.2
CE※1 控制等级※2 BGIA TUV Rheinland FS(性能安全)认证 加拿大CSA认证 PLe SIL3
※1 机械・EMC指令
※2 可对应控制等级4

特点

最适用于小型设备的安全系统

CPU模块虽为小型，但仍可控制14点，且最多可扩展至254点。可在独立的中小型设备中，通过最佳I/O点数构建高效、经济的安全系统。

由硬逻辑转换为软逻辑

以往，需使用安全继电器单元和大量的硬接线来构建复杂的电路设计，并且难以进行扩展和变更。本产品则通过对安全电路的软逻辑化，成功解决了这些问题。

由硬逻辑转换为软逻辑

简化复杂的安全电路

SFL系列通过对安全电路的软逻辑化，将多个安全继电器单元的功能集成至1台设备中。简化了安全电路，同时也削减了设计至安全性的计算、施工、维护、设计变更，即装置生命周期内各种环节所浪费的工时与成本。

简化复杂的安全电路

简化复杂的安全电路

SFL系列通过对安全电路的软逻辑化，将多个安全继电器单元的功能集成至1台设备中。简化了安全电路，同时也削减了设计至安全性的计算、施工、维护、设计变更，即装置生命周期内各种环节所浪费的工时与成本。

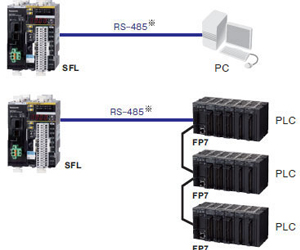

对应RS-485通信[MODBUS-RTU(二进制)]NEW

在通用PLC或PC中,可监控SFL的动作状态。

在通用PLC或PC中,可监控SFL的动作状态。
※SFL从局固定。而且1対1通信。

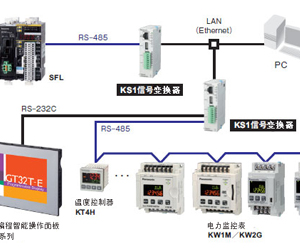

使用本公司制造的KS1信号变换器，可通过LAN(Ethernet)连接，在PC上进行集中监控。

无需程序即可构建安全逻辑

简易逻辑模式(MODE1)

内置对应PL及SIL的固定安全电路，无需使用梯形图程序。组合所需模块，即可像扩展继电器单元一样构建安全电路。除减少了硬件电路中复杂的安全性计算工时外，更无需再进行梯形图程序的安全证明。

无需程序即可构建安全逻辑

■构建局部停止电路，以提高生产效率！

主次模块SFL-SUB-MON只控制下位模块，可实现局部停止。上位侧发生异常时，整个电路都将停止。

构建局部停止电路，以提高生产效率！

自由程序模式(MODE3)

利用以IEC61131为标准的体形图程序，即可通过复制粘贴轻松编制动作符号的图符。
另外，可利用基于梯形图和功能块的自由程序自由设计安全电路，从而可轻松进行扩展与变更。
详细请见专用软件页面。


可引入一般电路进行使用

可通过1台CPU模块控制安全电路与非安全电路，逻辑范围进一步扩大。

可引入一般电路进行使用

实惠的安全磁力开关

无需通常所需的专用继电器单元。可直接连接至SFL，从而削减成本。

实惠的安全磁力开关
※详细请参阅光幕传感器[Type4 PLe SIL3] SF4B Ver.2、超薄型光幕传感器[Type4 PLe SIL3] SF4C在新窗口中打开。

减少维护工时

采用可装拆式端子座。省去了维护时重新配线的时间。

减少维护工时

半导体输出降低运行成本！

配有操作状态下及发生故障时，对内容进行数字显 示的状态显示功能。

可掌控操作状态与故障内容

配有操作状态下及发生故障时，对内容进行数字显示的状态显示功能。

可掌控操作状态与故障内容

种类

产品构成

  • 电源模块SFL-POWER配置在左端(最上位)。
  • CPU模块选择SFL-CPU-MON-V2或SFL-CPU-OP-MON-V2，并配置在电源模块的右侧(切槽No.0)。
  • 根据需要，扩展各种模块(插槽No.1～15)。
  • 扩展插槽No.9以上时，在插槽No.8和9之间增加增压器模块SFL-BOOSTER。
  • 非安全输入、输出模块始终配置在右侧(最下位)。简易逻辑模式(MODE1)下无法使用。

模块间连接基座

连接CPU模块和扩展模块时，需使用模块间连接基座。所需个数＝(含电源模块在内的模块总数)-1个 例：模块总数为5个时，所需基座数为4个。

种类 形状 型号 输入点数 输出点数
半导体
(PNP) 		接点 半导体 接点
基本
模块 		电源
模块 		SFL-POWER -
CPU
模块 		SFL-CPU-MON-V2 4(注4) 4 6 -
附带备份
电池
(注1) 		SFL-CPU-OP-MON-V2
扩展
模块 		输入
模块 		SFL-S-IN-E - 16 - -
SFL-S-IN-LC 16(注4) - - -
输出
模块 		SFL-S-OUT - - 16 -
SFL-RELAY - - - 2NOx2
输入输出混合
模块 		SFL-S-STP-E 2(注4) 4 4 -
SFL-S-STP-LC 6(注4) - 4
SFL-S-STP-ELC 4(注4) 2 4 -
主次
模块
(注2) 		SFL-SUB-MON 4(注4) 4 6 -
非安全输入
模块
(注3) 		SFL-NS-IN 16(注5) - -
非安全输出
模块
(注3) 		SFL-NS-OUT+ - - 16 -
增压器
模块 		SFL-BOOSTER -
模块间连接基座 SFL-BASE -
RS-485通信用
电缆 		长度1m SFL-CC1 -
长度3m SFL-CC3
编程
软件
(注6) 		日文版 SFL-SOFT-JP
英文版 SFL-SOFT-EN

(注1):为在电源切断时，维持故障记录、非安全程序等数据，而附带了电池。
(注2):在自由程序模式(MODE3)下，会作为输入输出混合单元进行动作。
(注3):简易逻辑模式(MODE1)下无法使用。
(注4):输入接点后，则变为类别3。
(注5):在公共端子上连接0V或24V电源后，可连接PNP/NPN半导体输出及接点输出的一般设备。
(注6):对象OS为Windows® 2000、XP、Vista、7(全32bit)。
Windows® 2000、XP、Vista、7为美国微软公司在美国及其他国家的商标或注册商标。

规格

共通规格

项目 规格
使
用
标
准 		国际标准 ISO 13849-1(类别4、PLe)、
ISO 13849-2、IEC 61508-1〜7(SIL3)
日本 JIS B 9705-1(类别4)、JIS C 0508-1〜7(SIL3)
欧洲(EU加盟) EN 13849-1(类别4、PLe)、EN 13849-2、
EN 61508-1〜7(SIL3)、EN 954-1(类别4)
电源电压 24V DC±10%
消耗电流 2A以下(基于连接插槽数及连接模块)
连接最多插槽的情况下，同时使用SFL-POWER和SFL-BOOSTER时：2A
与本产品连接的输入、输出设备的消耗电流除外
输入・输出点数 最少14点、最多254点(基于连接插槽数及连接模块)
反
应
时
间 		模式1 PNP晶体管输出：52.6ms、继电器输出：67.6ms
模式3 PNP晶体管输出：22.6ms、继电器输出：37.9ms
运用模式 需高频动作或连续模式：IEC 61508
PFH 1.64×10-8/h(连接最多插槽时)
MTTFd 57.8年(连接最多插槽时)
DC 99.1%
CCF 65点以上
验收试验 20年
耐
环
境
性 		使用环境温度 0〜+55℃(注意不可结露、结冰)、存储：-25〜+70℃
使用环境湿度 30〜85%RH
耐振动 IEC 60068-2-6 频率 加速度 振幅 运行
10〜57Hz - 0.35mm 20次
(1个倍频程/分钟)
57〜150Hz 5.0G -
耐冲击 IEC 60068-2-29(10G、1,000±10次、X,Y和Z各方向)
瞬时停电 瞬时停电容许时间：10ms以下且瞬时停电的间隔为1s以上
安装场所 保护构造IP54以上的金属制控制柜内
安装 安装至宽35mm、高7.5mm的DIN导轨上
(IEC 60715/JIS C2812 缩顶导轨 TH35-7.5Al或TH35-7.5Fe)
连接端子 可装拆式弹簧压紧端子(请使用导线尾盘。)
连接电缆 0.75mm2或1.0mm2(SFL-RELAY为0.75mm2〜1.5mm2)
材质 本体外壳：PPE、前罩：聚碳酸酯
DIN导轨装拆杆：AES、DIN导轨支架：铁

电源规格

种类 电源模块 增压器模块
型号 SFL-POWER SFL-BOOSTER
功能 为各模块提供电源
通过USB I/F与外部装置进行连接 -
适用 9模块以下(插槽No.8以下) 10模块以上(插槽No.9以上)
设置位置 设置在左端(插槽No.0的左侧) 设置在插槽No.8和No.9之间
消耗电流 1.0A以下
输出电压/电力 3.3V DC／15W以下
保护 内部复式保险丝：1.35A(重新接通电源后复位)
电源指示灯 绿色LED(电源ON时亮起、电源OFF时熄灭)
附件 USB保护罩 -
重量 本体重量：约160g、
包装重量：约210g 		本体重量：约155g、
包装重量：约210g

CPU规格・RS-485通信规格

种类 CPU模块
型号 附带备份电池
SFL-CPU-MON-V2 SFL-CPU-OP-MON-V2
程序方式 存储程序方式
控制方式 循环运算方式
输入输出控制方式 图像寄存方式
处理速度 15ms/扫描
程序容量 程序大小：最大16,000句(执行程序大小64KB)
存储器 闪存ROM
数据备份 - 配备(仅限非安全部的数据)(注1)
电池 - 配备(二次锂电池：寿命5年)
消耗电流 70mA
RS-485
通信
(注2) 		通信协议 MODBUS-RTU(二进制)
通信形态 1对1通信
通信方式 半二重方式
同步方式 异步通信方式
送长度 最大3m
传送速度 19,200bps(固定)
局号 01(固定)
传送格式 数据长：8bit(固定)、奇偶性：偶数(固定)、停止位bit：1bit(固定)

(注1)：保存故障记录、非安全程序的数据、内部的实时计时器和RAM存储器的数据。用户程序存储在非易失性闪存ROM中，可脱离备份电池另行保存。
(注2)：在使用RS-485通信时，须另行购买RS-485通信用电缆SFL-CC1或SFL-CC3。

个别规格

种类 CPU模块 输入模块 输出模块
型号 附带备份电池
SFL-CPU-MON-V2 SFL-CPU-OP-MON-V2 SFL-S-IN-E SFL-S-IN-LC SFL-S-OUT SFL-RELAY
消耗电流 70mA 62mA 74mA 107mA
占有点数 16点(注1) 16点 16点 8点(注2)
安
全
输
入 		输入
点
数 		非浮动 0 - 8×2 -
浮动 4×2 8×2 - -
公共端形式 正极公共端2点、负极公共端6点 正极公共端8点
负极公共端8点 		负极公共端16点 -
绝缘方式 光耦绝缘 光耦绝缘 -
输入电压 24V DC 24V DC -
输入电流 5mA 5mA -
ON电压/电流 18V DC以上/3.5mA以上 18V DC以上/3.5mA以上 -
OFF电压/电流 4.7V以下/0.5mA以下 4.7V以下/0.5mA以下 -
输入电阻 约4.7kΩ 约4.7kΩ -
安全输出 PNP开路集电极晶体管 - PNP开路集电极晶体管 继电器触点
输出点数 3×2 - 8×2 2NO×2
绝缘方式 光耦绝缘 - 光耦绝缘
开闭电压 24V DC - 24 V DC
输出电流 0.5A以下 电阻负载 - 0.3A以下 电阻负载 4A以下 电阻负载
短路保护 无 - 无 -
重
量 		本体重量 约230g 约250g 约190g 约250g 约265g
包装重量 约280g 约310g 约240g 约310g 约320g

(注1)：刷新点数为14点。
(注2)：刷新点数为4点。

种类 输入输出混合模快 主次模块
型号 SFL-S-STP-E SFL-S-STP-LC SFL-S-STP-ELC SFL-SUB-MON
消耗电流 68mA 70mA 68mA 70mA
占有点数 16点(注1) 16点(注2)
安
全
输
入 		输
入
点
数 		非浮动 - 2×2 1×2 -
浮动 3×2 1×2 2×2 4×2
公共端形式 正极公共端2点
负极公共端4点 		负极公共端6点 正极公共端1点
负极公共端5点 		正极公共端2点
负极公共端6点
绝缘方式 光耦绝缘 光耦绝缘
输入电压 24V DC 24V DC
输入电流 5mA 5mA
ON电压/电流 18V DC以上/3.5mA以上 18V DC以上/3.5mA以上
OFF电压/电流 4.7V以下/0.5mA以下 4.7V以下/0.5mA以下
输入电阻 约4.7kΩ 约4.7kΩ
安全输出 PNP开路集电极晶体管 PNP开路集电极晶体管
输出点数 2×2 3×2
绝缘方式 光耦绝缘 光耦绝缘
开闭电压 24V DC 24V DC
输出电流 0.5A以下 电阻负载 0.5A以下 电阻负载
短路保护 无 无
重
量 		本体重量 约185g 约200g
包装重量 约230g 约24 0g

(注1)：刷新点数为10点。
(注2)：刷新点数为14点。

种类 非安全输入模块 非安全输出模块
型号 SFL-NS-IN SFL-NS-OUT+
消耗电流 25 mA 48mA
占有点数 16点
输
入 		输入点数 16 -
绝缘方式 光耦绝缘 -
输入电压 24 V DC -
输入电流 5mA -
ON电压/电流 18V DC以上/3.5mA以上 -
OFF电压/电流 4.7V以下/0.5mA以下 -
输入电阻 约4.7kΩ -
输
出 		- PNP开路集电极晶体管
输出点数 - 16
绝缘方式 - 光耦绝缘
开闭电压 - 24 V DC
输出电流 - 0.3A以下 电阻负载
短路保护 - 无
重
量 		本体重量 约170g 约170g
包装重量 约220g 约220g
